내 마음대로 차량용 Qi2.2 맥세이프 개조기
이 게시물은 쿠팡 파트너스 활동의 일환으로 이에 따른 일정액의 수수료를 제공받습니다.일단 현재 운전석에서는 신지모루 25W Qi2.2 지원 충전기를 사용하고 있다. 뭐 성능은 거기서 거기라고 생각해서 초고속 충전만 되는 제품 중에 하나를 골라서 구입했고, 잘 사용해오고 있었다.
신지모루 25W Qi2.2 아이스쿨 초고속 펠티어 냉각 쿨링 M 에어쿨러 터보 맥세이프 차량용 무선충전 거치대, 블랙
Qi2.2 지원 펠티어 소자 내장 맥세이프
문제는 해당 충전기를 뒷자석에서도 쓰게 하고 싶은데... 어떻게 해야 할까 고민을 하다가 나에게는 3D 프린터가 있으니까. 어떻게든 되지 않을까 싶어 보물창고 makeworld를 뒤지던 중에...
범용 모듈형 자동차 헤드레스트 태블릿 홀더
자동차 시트 헤드레스트 기둥에 부착되는 범용 태블릿 마운트입니다. 장시간 자동차 여행 중에 딸이 안절부절못할 때, 때때로 태블릿으로 TV 프로그램을 보여주면서 즐겁게 해줍니다.
요걸 찾았다. 그런데 가만히 살펴보면, 충전기와 연결하기 위해서는 연결부가 볼 - 너클로 구성되어야 하는데 대부분의 충전기는 연결부가 너클이라 너클-너클 구성이라 별도의 볼-볼 구성의 어뎁터가 필요했다.
그래서 위의 모델링을 통해 17mm 볼-볼 어뎁터를 모델링 하였다. 혹시 위의 모델을 출력하여 쓰실분들은 아래 주의사항을 참고하길 바란다.
1. 실제 사용하기 위해서는 2개를 출력해야 합니다.
2. M3 45mm 나사로 고정을 해야 합니다. 그보다 짧은 나사를 쓸 경우 머리가 부러집니다.
* 해당 모델은 자유롭게 수정해서 사용하셔도 됩니다. 다만 상업적 이용은 삼가주세요.자, 거치도 되고 설치도 잘되고 대만족인 와중에 아.... 한가지 간과한 사실이 있으니 차량의 시거잭 부였다.
어쨌든 무선 충전기가 잘 작동하려면 전원공급부가 필요한데, 차량에서는 결국 시거잭에 연결되어야 한다. 그러나 뒷 자석에 사람이 타다보면 대부분의 상황에서 문을 열고 가운데를 지나가야 하는데... 그럼 시거잭에 연결된 충전기나 케이블은... 와그작...
생각을 못한건 아니었지만 설치 이틀만에 박살이 날줄은 스스로도 상상 못했기에 잠시 고민의 시간을 가졌고, 최종적으로는 "발에 안걸리면 되는거 아냐?" 라는 생각이 들었고 결국 하나의 결론을 내리게 되었다.
12볼트는 끌어오고 충전기는 위에 위치시키면 되잖아.그래서 "밀착형 시거잭 충전기" 개발이 시작되었다. 원래 신지모루 충전기에 들어있던 시거잭은 부서졌으니 안에 있는 부품은 재활용하고, 새로 신지모루 충전기 시거잭을 구입했다.
신지모루 Qi2.2 지원 오피디 초고속 PPS PD 차량용 충전기 45W
Qi2.2 지원 오피디 초고속 PPS PD 차량용 충전기 45W
자, 배송되는 동안 부서진 시거잭에서 +, - 접점부를 뜯어내고 치수를 측정해서 요리조리, 조리요리 모델링을 수행했다. 평소 자주쓰는 스케치업을 사용했다.

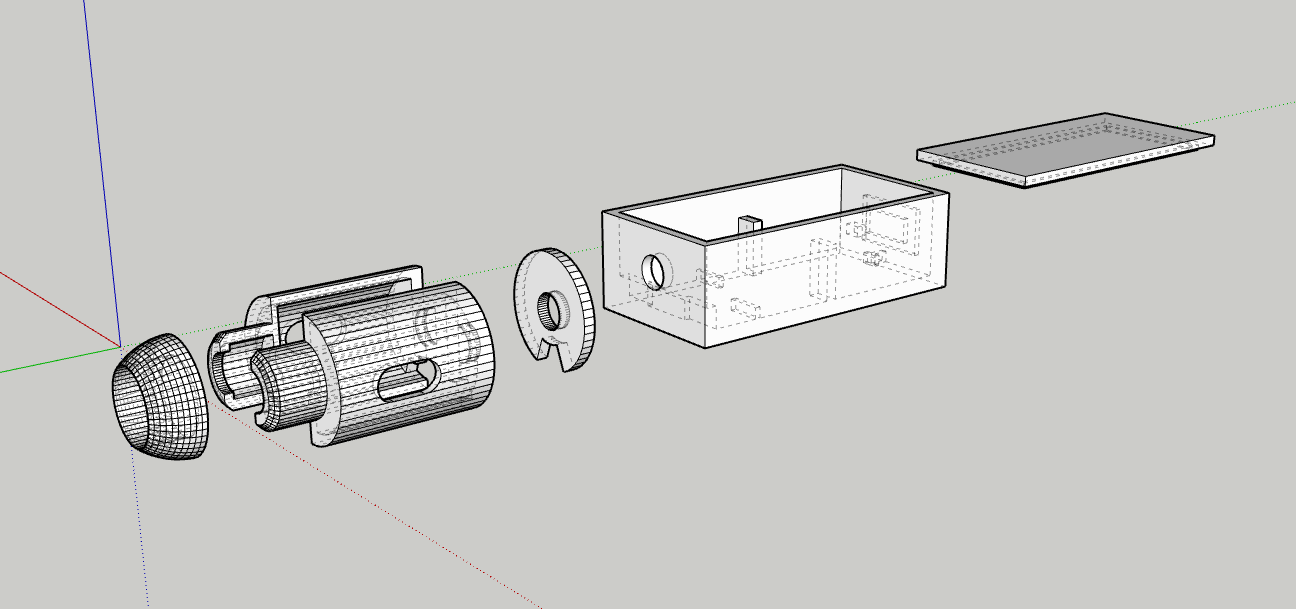

그래서 결과물은 위의 그림과 같았다. 시거잭 연결부와 충전 박스부. 이걸 3D 프린터에 돌렸다.
해당 모델은 위의 STL을 참조하면 된다. 다만 주의 사항은 아래와 같다.
1. 해당 모델은 "신지모루 Qi2.2 지원 차량용 충전기 45W" 부품을 사용해서 만들어집니다.
2. 기본적인 납땜, 시거잭의 구조는 알고 있어야 합니다.
3. 본 포스팅에서는 두개의 시거잭 충전기로 만들었지만 하나의 경우에는 인두기로 부품을 잘 띄어낼 수 있어야 합니다.

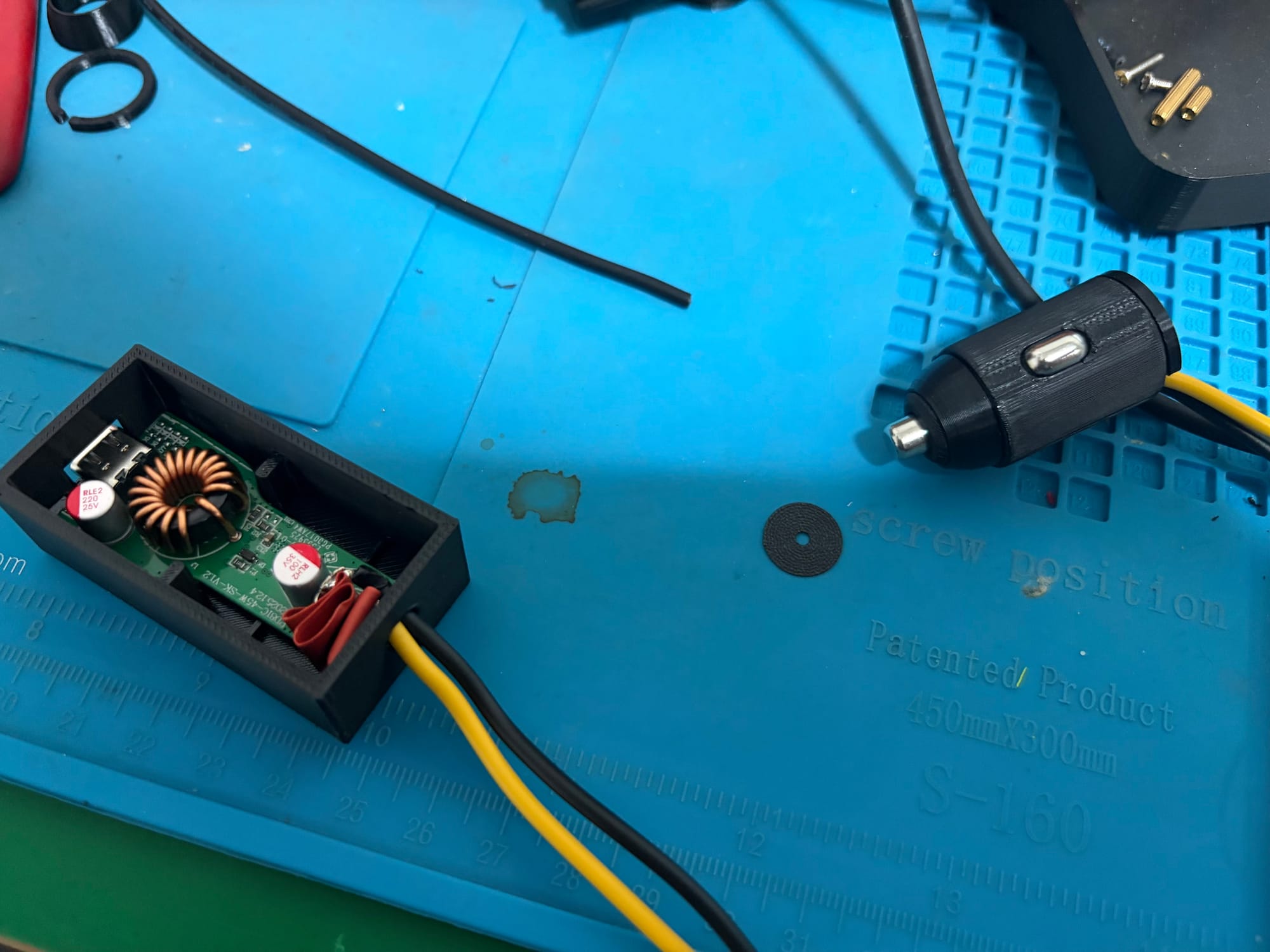

* 해당 모델은 자유롭게 수정해서 사용하셔도 됩니다. 다만 상업적 이용은 삼가주세요.출력물이 나오면 해당 출력물에 부품을 잘~ 올리고 납땜을 하면

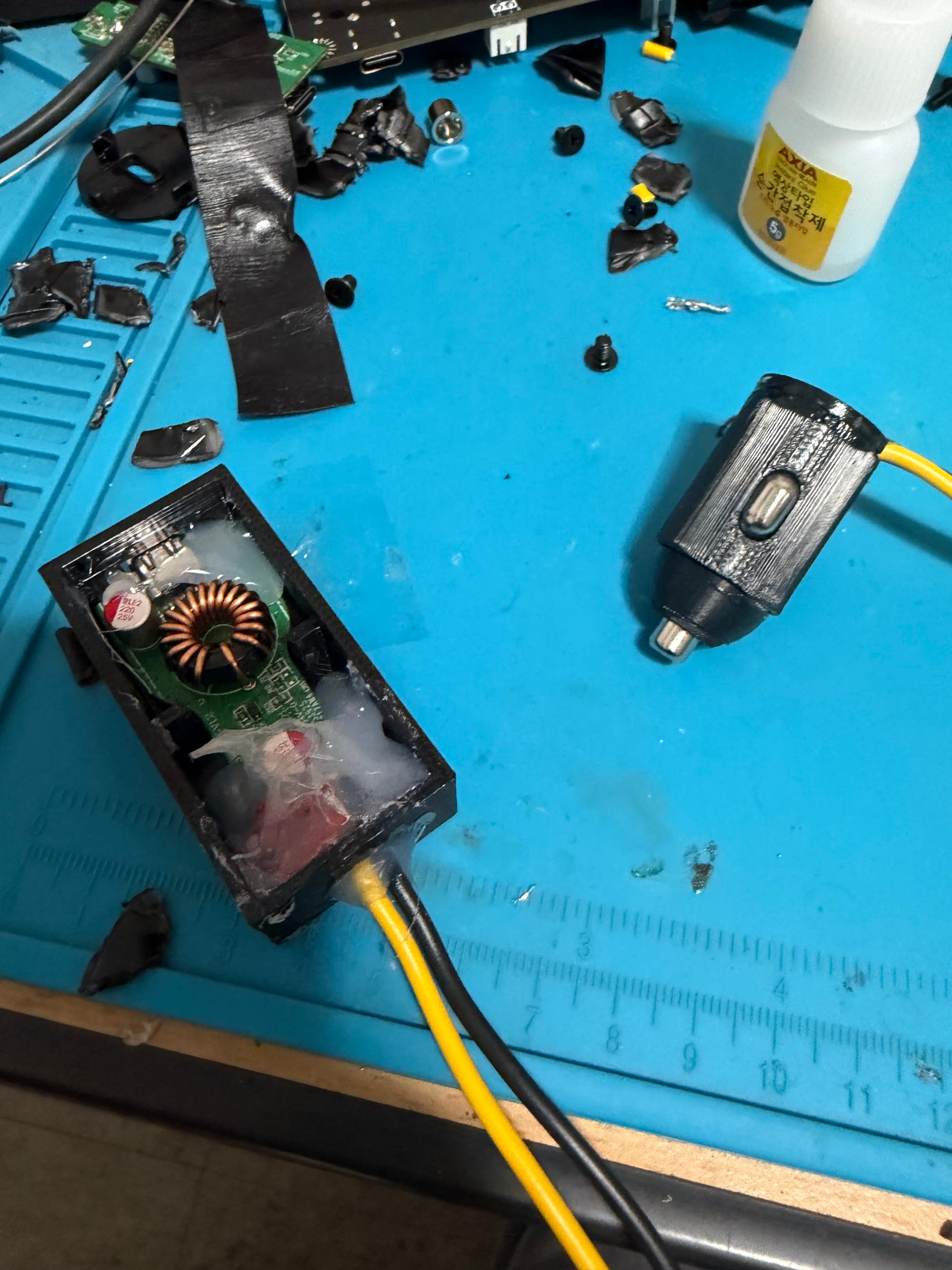

요렇게 구성이 된다. 원래 시거잭 안에 있던 부품중 보드는 사각형 박스에 들어가고, 접점부는 문리되어 우측 새롭게 설계한 시거잭 내부로 들어가게 된다.
혹시나 모를 충격과 당김을 대비하고, 흔들림을 보완하기 위해서 글루건과 순간접착제로 골고루 보완해준다. 그리고 룰루랄라 차량으로 가서 설치를 해준다.

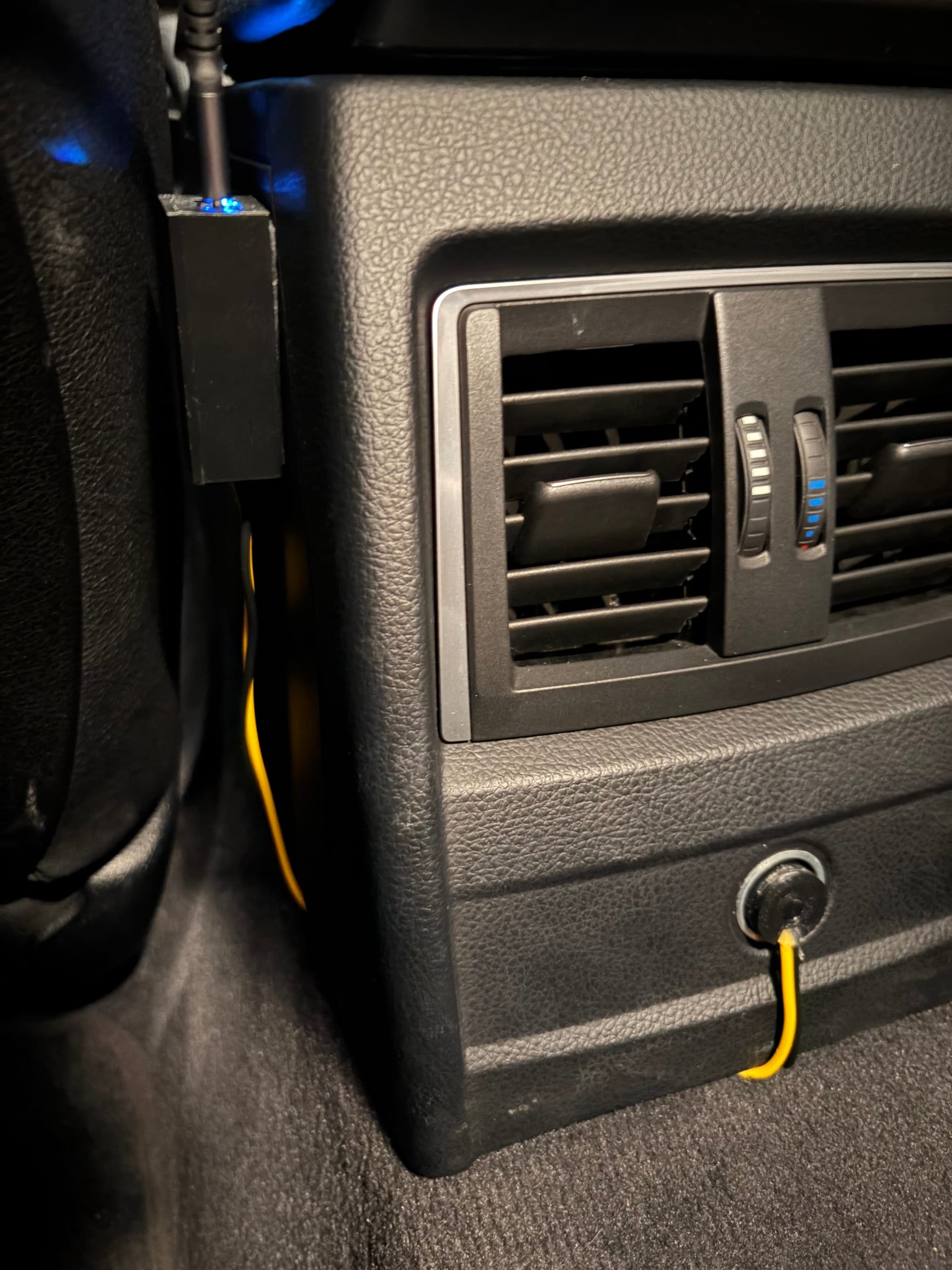

전원 케이블은 밑으로 잘 숨기고 양면테이프로 옆에 붙여준다.

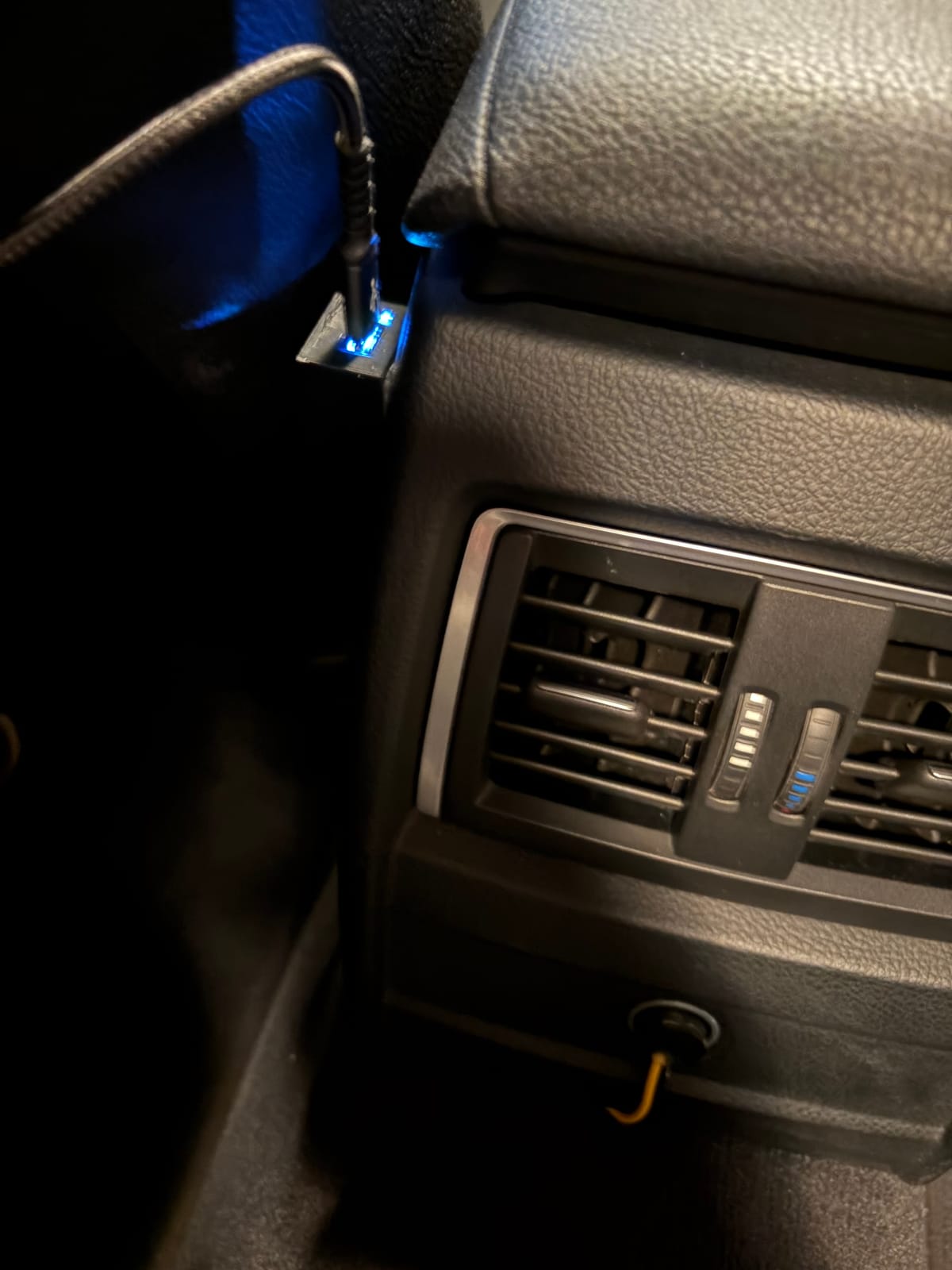

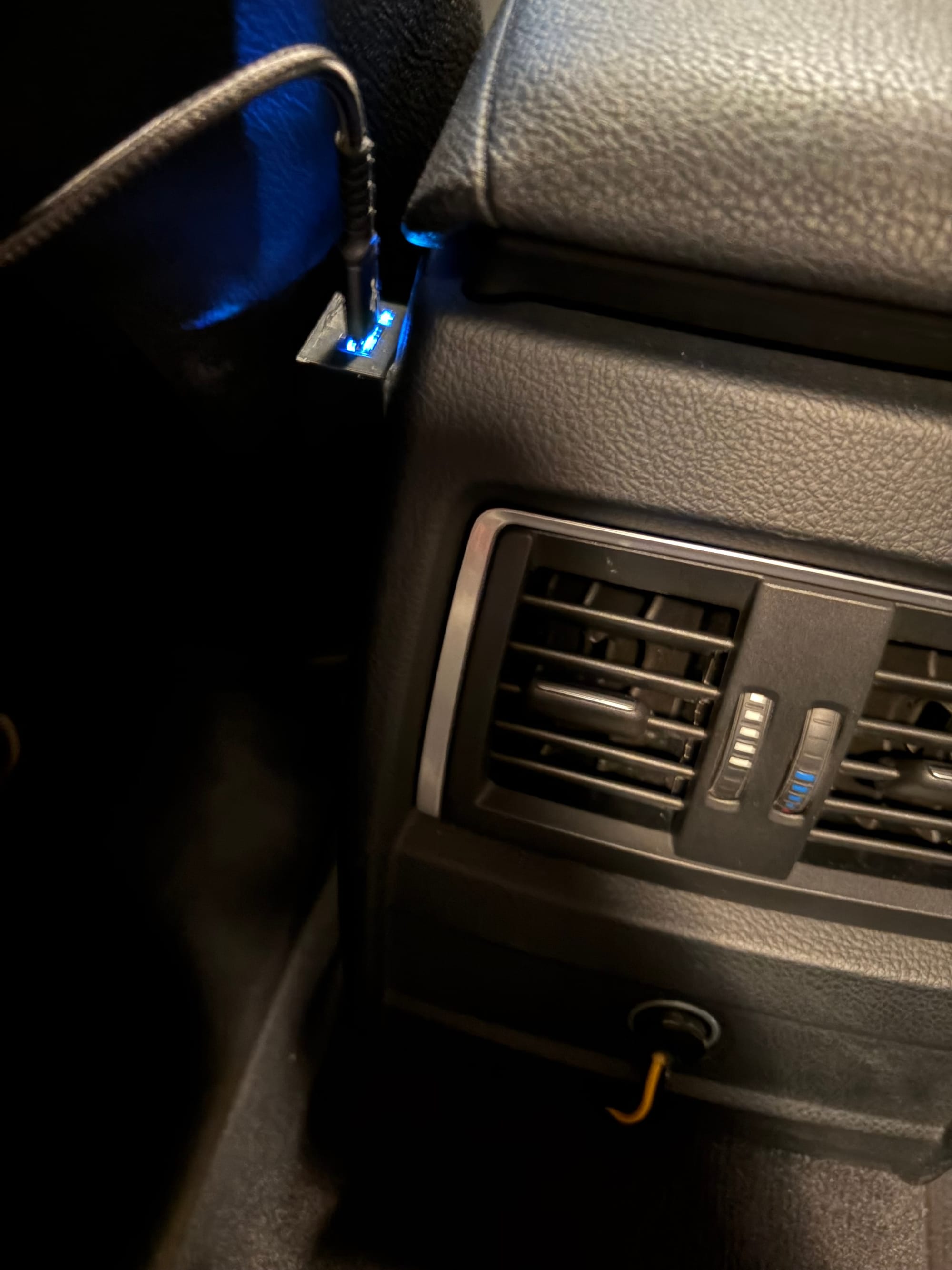

충전기의 LED 표시도 잘나오고 1시간 이상 테스트 해보았지만 발열, 케이블 녹음, 휴즈터짐의 문제는 없어 일단... 마무리!!
자.... 이제 어떤 문제가 또 만들어질까?!
그나저나... 예전에 저런구조의 시거잭 충전기를 본것 같은데 아무리 찾아도... 저 구조를 가진 충전기를 찾을 수가 없었다. 혹시... 저런 구조의 충전기를 아시는 분은 제보를...
